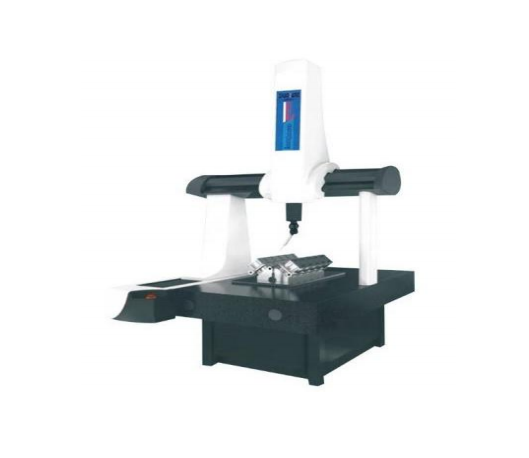

Thiết bị đo tọa độ 3D

Model & phạm vi đo

Model:

• XHS-654

• XHS-866

• XHS-1086

Phạm vi đo (mm):

• XHS-654:

  • X: 500 | Y: 600 | Z: 400

• XHS-866:

  • X: 600 | Y: 800 | Z: 600

• XHS-1086:

  • X: 800 | Y: 1000 | Z: 600

Độ chính xác chỉ thị

• Sai số Exy:

  • XHS-654: 1,5 + L/300

  • XHS-866: 1,7 + L/300

  • XHS-1086: 1,7 + L/300

• Sai số Ez:

  • XHS-654: 2,3 + L/300

  • XHS-866: 2,6 + L/250

  • XHS-1086: 2,7 + L/250

(L: chiều dài đo, đơn vị µm)

Đặc điểm – Tính năng

• Độ chính xác đo cao, đáp ứng các yêu cầu kiểm tra kích thước 3D khắt khe trong công nghiệp chính xác.

• Phạm vi đo đa dạng, phù hợp cho nhiều kích thước chi tiết từ trung bình đến lớn.

• Kết cấu cơ khí vững chắc, đảm bảo độ ổn định và độ lặp lại cao trong quá trình đo.

• Đo lường không gian 3D toàn diện, bao gồm kích thước, hình dạng, vị trí và dung sai hình học (GD&T).

• Khả năng đo trục Z lớn, thuận tiện cho các chi tiết có chiều cao hoặc kết cấu phức tạp.

• Phần mềm đo lường chuyên dụng, hỗ trợ lập trình đo tự động, phân tích dữ liệu và xuất báo cáo chi tiết.

• Vận hành ổn định trong thời gian dài, phù hợp cho phòng QC, phòng đo chuẩn và dây chuyền sản xuất.

• Ứng dụng rộng rãi trong:

  • Cơ khí chính xác

  • Khuôn mẫu

  • Linh kiện ô tô

  • Hàng không – vũ trụ

  • Thiết bị công nghiệp và R&D
